22. 归档中心设计和实现

22.1. 概述

随着区块链的运行,存储区块数据的文件会逐渐增长,占用大量的磁盘空间.为减少冷数据(低频使用的旧的区块数据)的磁盘占用,长安链·归档中心v1.0_alpha版本提供了数据归档备份,归档数据数据查询,已归档数据扫描清理一整套解决方案

22.2. 设计

22.2.1. 整体流程

  • 用户使用CMC工具,发送归档命令.该指令从链上查询出区块,将该区块数据通过GRPC传送到归档中心(对应下图步骤1,2)

  • 用户可以通过CMC工具在归档中心查询已经归档数据(如步骤3),也可以通过http接口查询(如步骤4)

  • 用户使用扫描工具,该工具根据已经归档高度,扫描区块文件,输出已经归档的文件的扫描信息(CSV文件),用户可根据CSV文件自行将已扫描文件删除,或转移到别的地方做备份(如图步骤5)

  • 用户使用SDK进行区块/交易查询时,SDK会自动先去归档中心查询,查不到数据会到链上查询(如图步骤7)

  • 为进一步压缩已经归档到归档中心的文件数据,归档中心提供了压缩数据的功能(如图步骤6)

归档中心整体流程

22.2.2. 归档区块的逻辑

  • 比较待归档区块的块高度和归档中心已经归档的高度,如果该区块与已归档的区块连不上,则报错.否则,检查该区块是否已经归档过.如该区块已经归档,则校验该区块hash是否和已归档的hash一致,如果一致则跳过,若不一致,则报错.若该区块尚未归档,则校验该区块hash是否正确,校验该区块指向的前一个区块hash是否正确.若正确则写入该区块数据,否则,报错.

归档区块逻辑

22.2.3. 归档中心查询数据的逻辑

  • 根据查询条件,首先获取数据存储的索引信息.根据索引信息中的高度和归档中心已压缩数据的高度做比较.若低于压缩高度,说明已压缩,检查是否解压过,若未解压,则解压,然后取出数据即可;若大于压缩高度,则直接从文件中读取数据即可

归档中心查询数据逻辑

22.2.4. 扫描工具的逻辑

  • 根据配置的已经归档高度,调用归档中心的查询区块接口.输出已归档高度下的所有的配置区块块高

  • 扫描区块链节点上存储区块的文件路径,根据文件名来确定起始区块高度,终止区块高度.输出文件信息列表

  • 遍历文件信息列表,确定是否含有创世区块(块高为0),或配置区块,输出该文件的信息到CSV文件中(文件命名格式为stub[year][month][day][hour][minute][second].csv),该文件内容如下图.第一列为扫描的区块文件名;第二,三列分别为文件中的起始,结束块高;第4列为是否可以清理(如果含有配置块或创世块为”n”代表不可清理,其他为”y”代表可以清理);第5列为文件中出现的配置区块的块高,用;进行分割. 同样的扫描工具也提供了根据扫描出的结果直接删除文件的功能,工具会根据上文生成的csv(需要在配置中配置一下)来进行清理所有第四列为”n”的文件数据

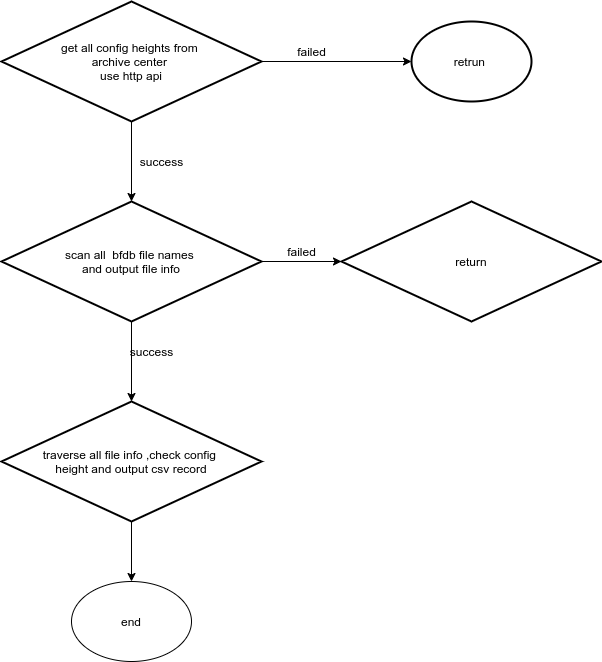

扫描工具运行逻辑

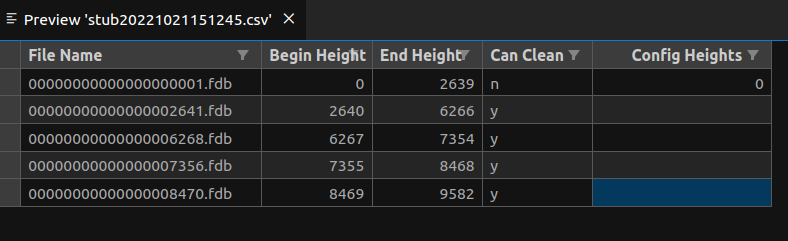

扫描工具扫描输出csv文件示意图

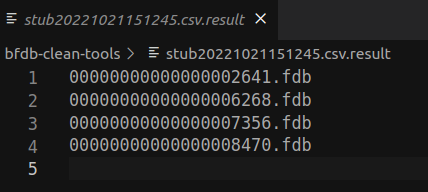

扫描工具根据CSV删除文件后输出存根结果

22.3. 代码整体目录结构

├── 操作文档.md
├── bfdb-clean-tools # 扫描工具
│   ├── config.yml # 扫描工具的配置文件
│   ├── stub20221021151245.csv # 根据配置文件运行扫描工具后输出的CSV文件
│   └── stub20221021151245.csv.result # 根据生成的CSV删除文件后的存根

├── configs # 归档中心服务配置文件夹
│   ├── config.yml # 归档中心服务配置
│   ├── server_cert # 如果开启GRPC的TLS,为归档中心的证书和私钥
│   │   ├── archive-server.key # 归档中心的私钥
│   │   └── archive-server.pem # 归档中心的证书
│   └── trust_list # 如果开启了GRPC的TLS,为连接归档中心的CMC所使用的根证书
│       └── baec-client-root.pem # 签发CMC的根证书

├── src # 归档中心服务源码
│   ├── archive_utils # 公共utils代码
│   ├── httpserver # http接口服务及处理
│   ├── interfaces # 归档中心存储的接口约定
│   ├── logger # 归档中心日志模块
│   ├── main.go # 归档中心入口
│   ├── process # 归档中心的业务处理模块
│   ├── rpcserver # rpc服务接口及处理
│   ├── serverconf # 解析配置文件
│   └── store
│       ├── filestore # 封装的存储,读取区块的底层文件系统实现
│       └── levelkv # 封装的底层levelkv数据库操作
└── ut_cover.sh # ut脚本

22.4. 详细使用见文档
